Der T18 Touch-Panel-Dimmer mit schwarzer Glasfront ist eine elegante Steuerungslösung für dimmbare LED-Treiber mit 0-10V oder 1-10V Eingang. Zum Betrieb ist ein 240V AC-Netzanschluss erforderlich, da dieser zur Erzeugung des Steuersignals dient. Ohne Netzspannung funktioniert das Gerät nicht.
Zusätzlich verfügt das Gerät über einen optionalen 240V-Ausgang, über den die Netzversorgung von LED-Treibern geschaltet werden kann. Diese Funktion ist jedoch nicht zwingend notwendig. Wird der AC-Ausgang verwendet, ist darauf zu achten, dass der Einschaltstrom 200A nicht überschreitet.
Ein Beispiel: Bei der Verwendung von zehn 100W LED-Treibern kann der kombinierte Einschaltstrom deutlich über 200A liegen, was das Gerät überlasten kann. In solchen Fällen sollten die Treiber direkt mit Strom versorgt werden, während der T18 ausschließlich für das 0-10V bzw. 1-10V Dimmsteuersignal verwendet wird. So kann ein einzelnes Wandpanel mehrere LED-Treiber zuverlässig steuern.
Der T18 unterstützt außerdem optional eine RF 2,4GHz Fernbedienung, sowohl als Einzelzonen- als auch als Mehrzonen-Variante. Diese Fernbedienung ist nicht im Lieferumfang enthalten, aber im Tab „Zugehörige Produkte“ verfügbar.
Für Anschlussdiagramme und weitere technische Daten steht das Datenblatt im Tab „Anhänge“ zum Download bereit. Eine Übersicht aller passenden LED-Treiber, Fernbedienungen und Zubehörteile finden Sie im Tab „Zugehörige Produkte“.
Hauptmerkmale
Präzise Dimmsteuerung mit 0-10V oder 1-10V Ausgang

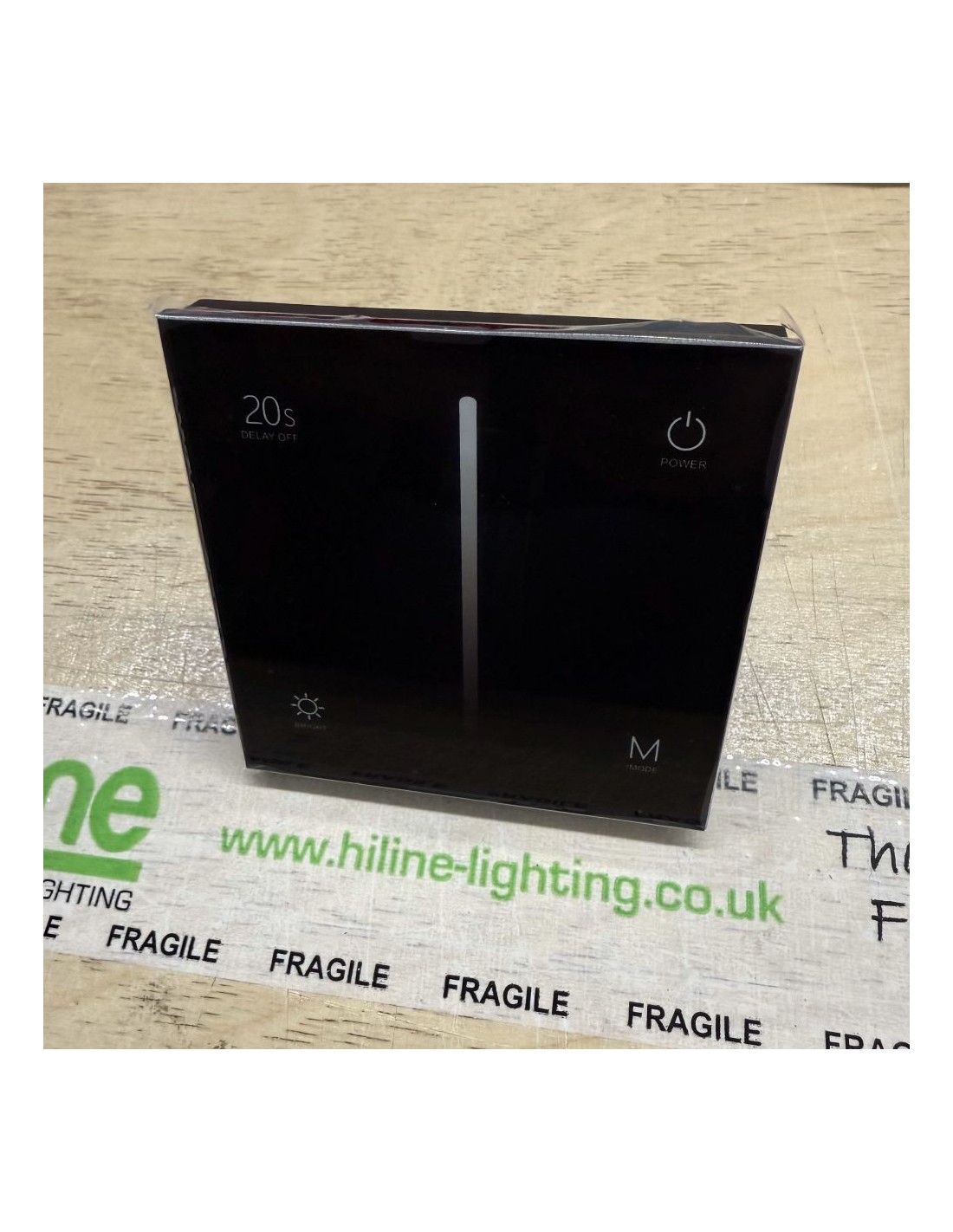

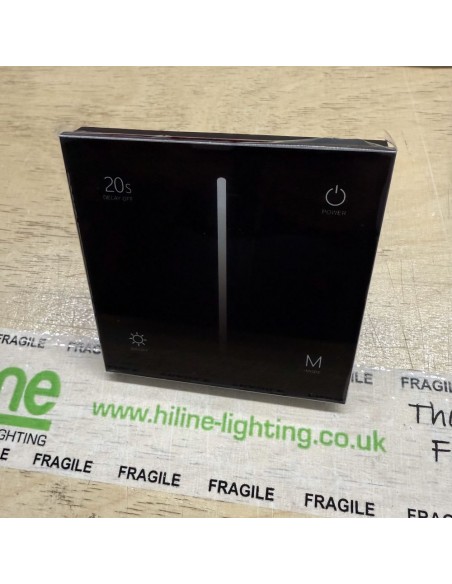

Schwarzes Touchpanel aus Glas mit LED-Anzeige und mittlerem Schieberegler
Optional kompatibel mit RF 2,4GHz Fernbedienungen (Einzel- und Mehrzonen)
Betrieb nur mit 240V AC-Netzspannung möglich
Optionaler 240V Ausgang mit Einschaltstrombegrenzung bis max. 200A
Elegantes schwarzes Glasdesign
Für Standard-Unterputzdosen mit 86 mm geeignet
Interner 200A Überspannungsschutz

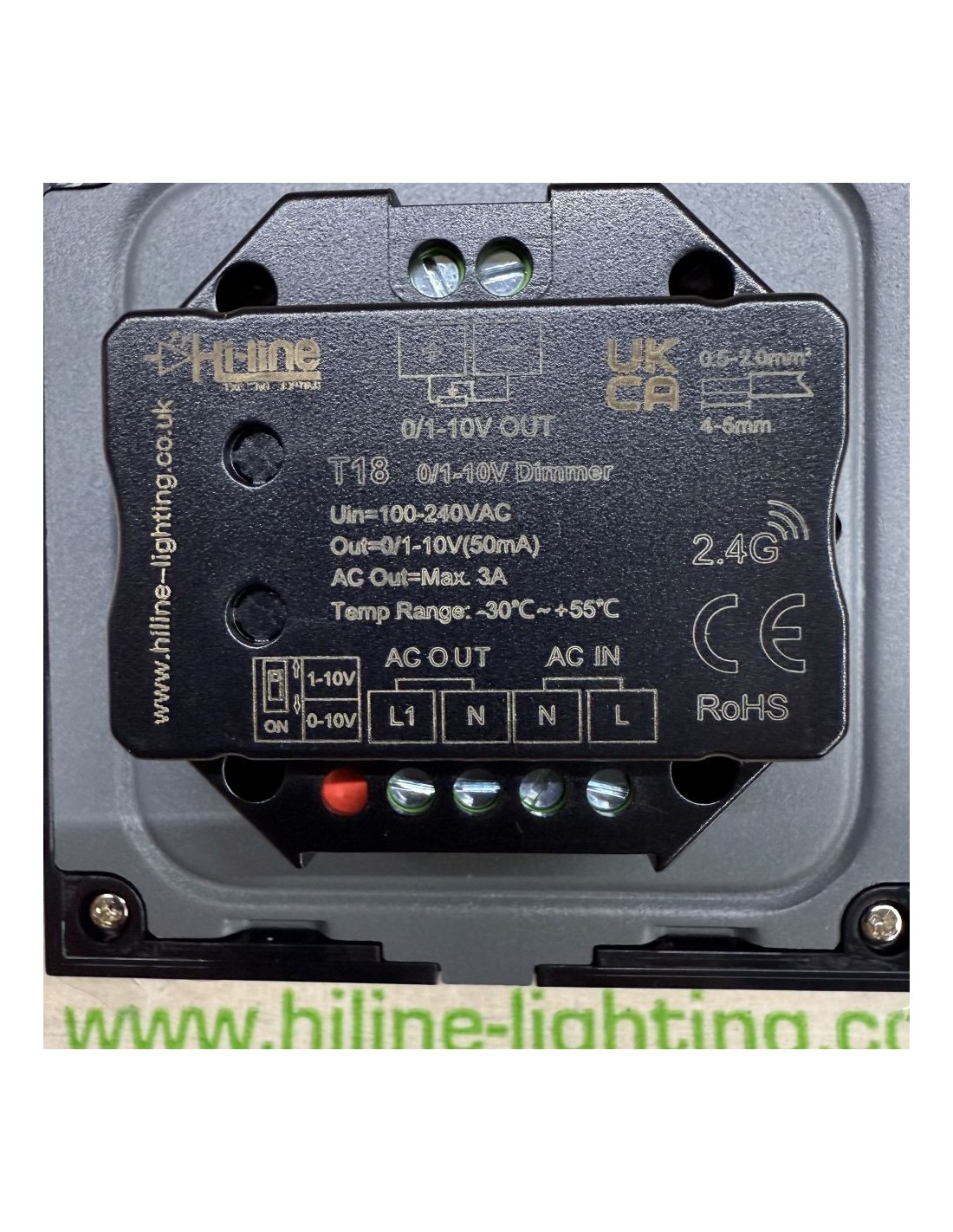

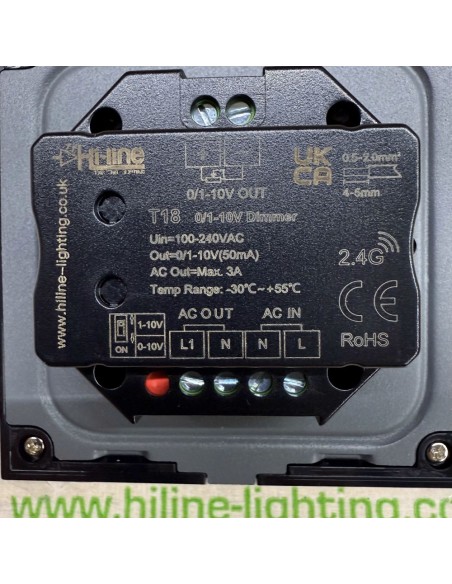

Technische Daten

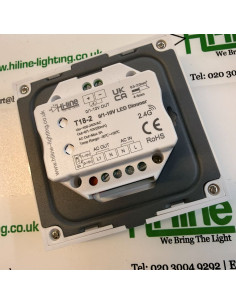

Eingangsspannung: AC100-240V
Ausgangssignal: 0-10V (50mA)
Maximaler Ausgangsstrom: 3A (AC)
Maximaler Einschaltstrom: 200A
Dimm-Bereich: 0–100 %, 256 Dimmstufen
Steuerung: Touchpanel & RF 2,4GHz Fernbedienung (optional)
Betriebstemperatur: -30°C bis +55°C
Maße: 86mm x 86mm x 52mm
Schutzart: IP20 (nur Innenbereich)
Zertifizierungen: UKCA, CE und weitere relevante Standards
Garantie: 3 Jahre Standard, erweiterbar auf 5 Jahre
Installationshinweise
Die Montage erfolgt in eine Standard-Unterputzdose mit 86 mm. Beim Einsatz des optionalen AC-Ausgangs darf der maximale Einschaltstrom von 200A nicht überschritten werden. Wir empfehlen, die Stromversorgung der Treiber getrennt vom Dimmer zu führen und diesen ausschließlich zur Signalausgabe zu nutzen. Installation nur durch qualifiziertes Fachpersonal.
Anwendungsbereiche
Ideal für moderne Wohn- und Gewerbeumgebungen, in denen eine stilvolle und zentrale Steuerung von LED-Streifen, LED-Panels und weiteren 0/1-10V dimmbaren Leuchten erforderlich ist.
